Обзор

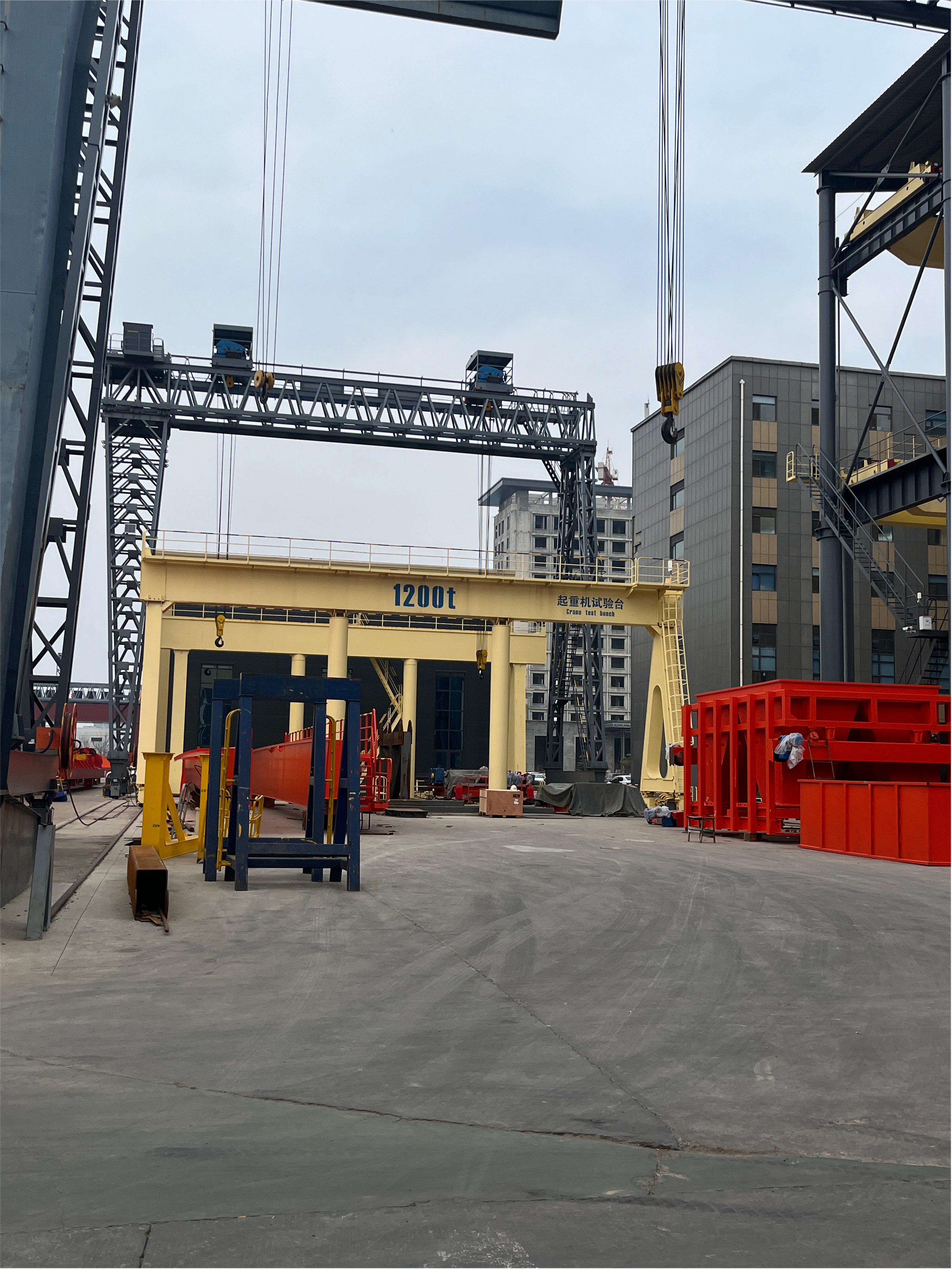

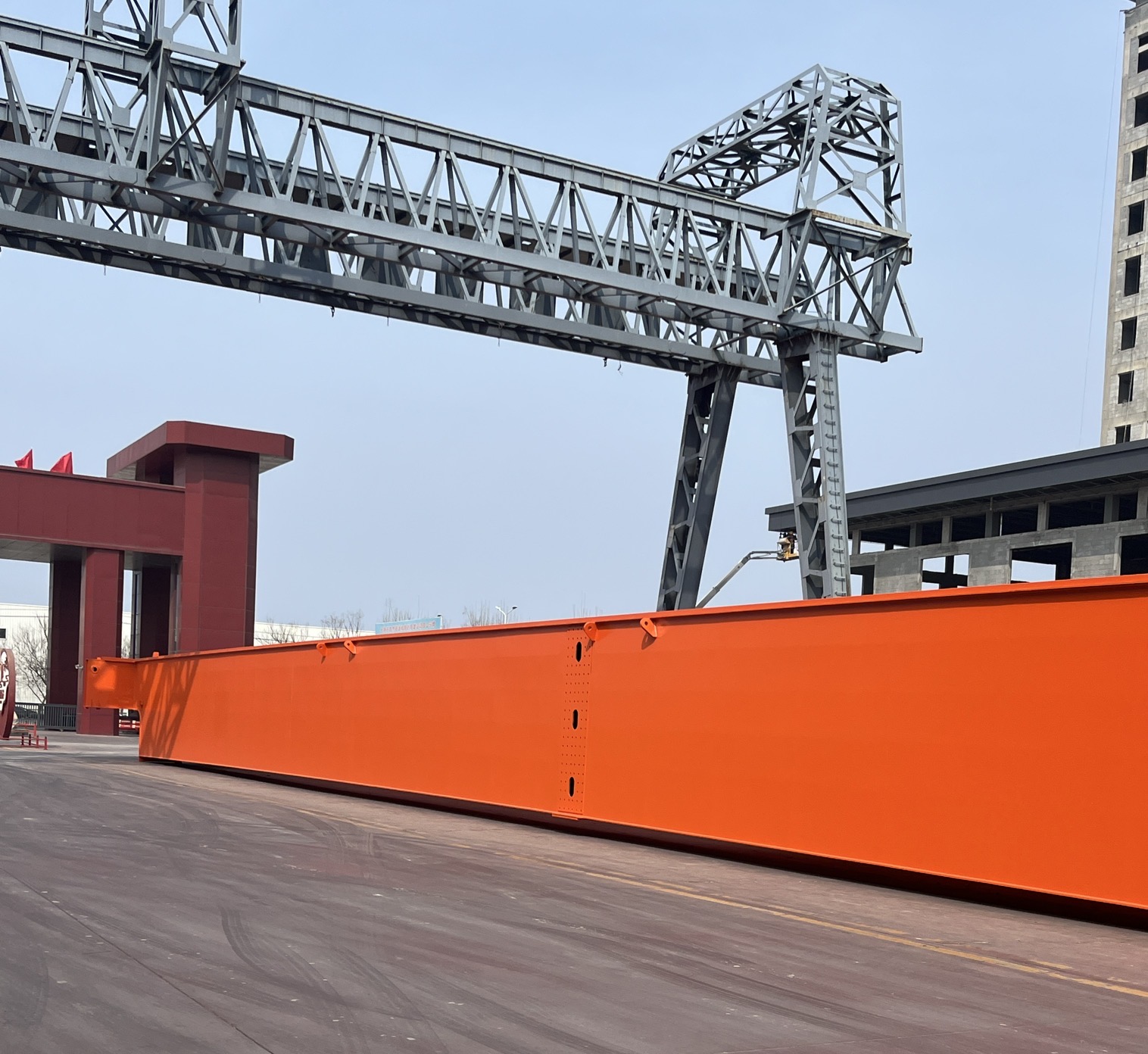

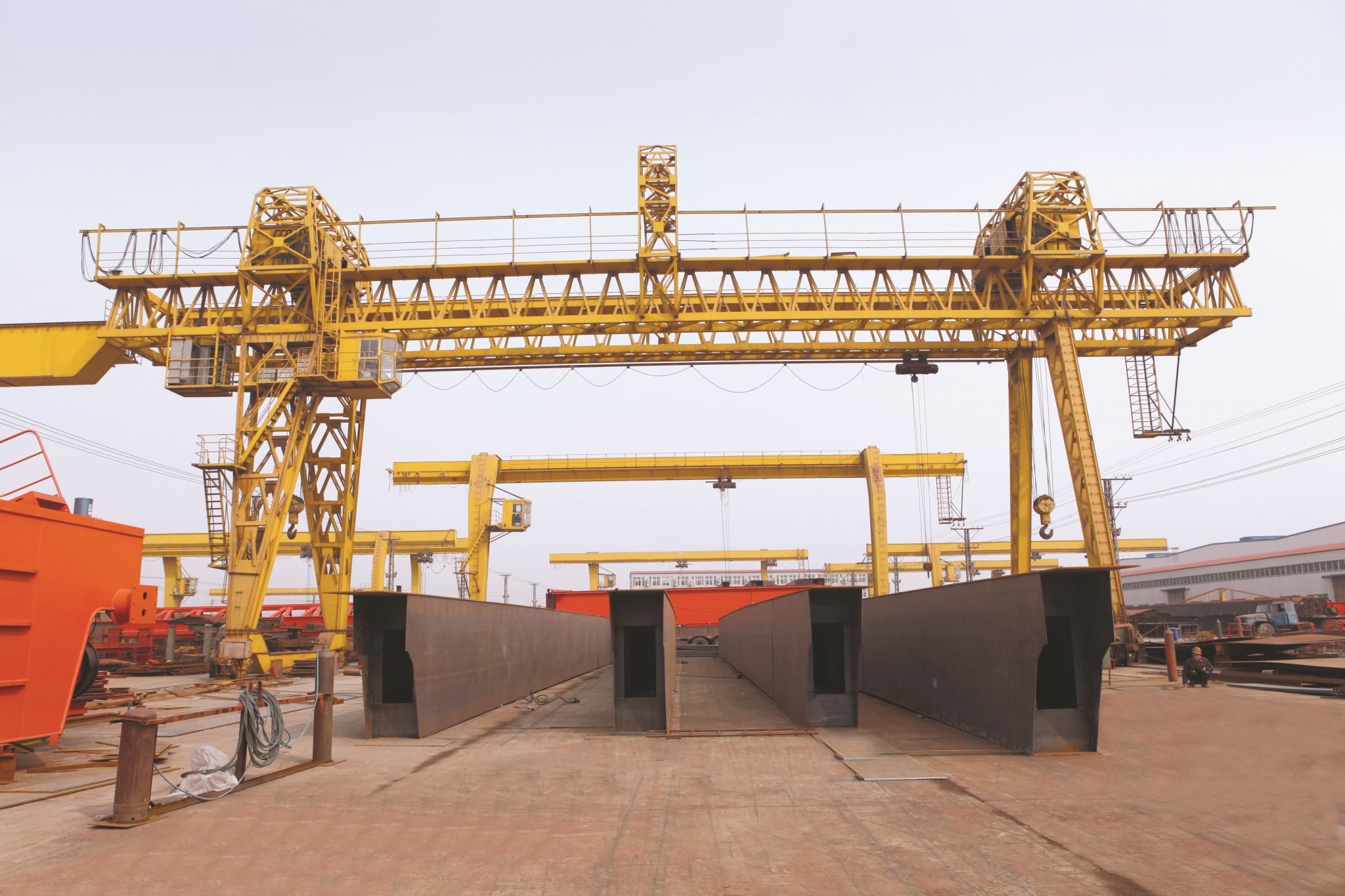

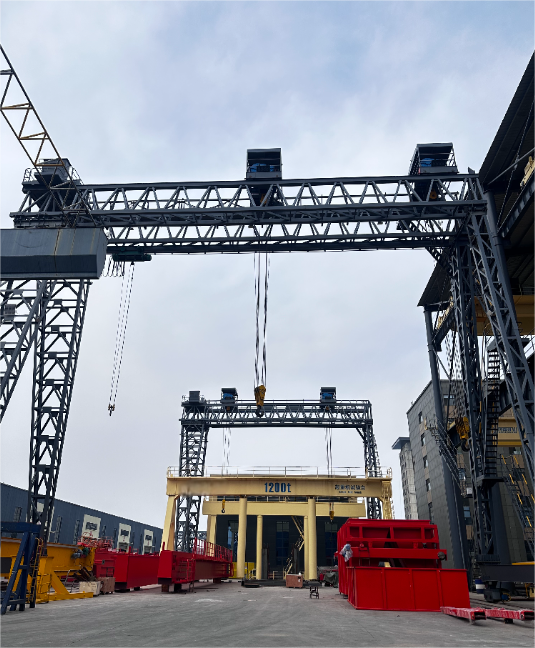

Козловой кран ферменной конструкцииЭто крупногабаритное подъемное оборудование, разработанное на основе высокопрочной ферменной конструкции, специально разработанное для перемещения тяжелых грузов, работ с большими пролетами и сложных промышленных условий. Его основное преимущество заключается в сочетании гибкости козлового крана с легкостью и высокой жесткостью ферменной конструкции. Оно широко применяется в портовых терминалах, железнодорожных грузоперевозках, монтаже ветроэнергетического оборудования, тяжелом производстве и крупных инфраструктурных проектах, обеспечивая эффективный подъем, транспортировку и точное позиционирование тяжеловесных и крупногабаритных объектов, таких как контейнеры, стальные конструкции и сборные элементы.
Структура продукта и основная конфигурация
Основная конструкция фермы
1. Материал и процесс: используется высокопрочная низколегированная сталь (Q345B/Q420B), а малый вес достигается за счет модульной конструкции фермы (на 20–30 % легче традиционной коробчатой балочной конструкции), при этом конструкция обладает превосходной устойчивостью к изгибу, кручению и ветровой нагрузке.
2. Пролет и высота: стандартный пролет 10–50 м, высота подъема 6–30 м, поддержка нестандартных индивидуальных сверхбольших пролетов (например, 80 м+) для удовлетворения потребностей особых сценариев.
3. Конструкция опор: опционально стационарные, гусеничные или передвижные опоры на шинах, адаптируемые к различным условиям на месте, например, к условиям крытых заводов и открытых дворов.
Подъемно-приводной механизм
Подъемная система: стандартная двойная лебедка (основной крюк + вспомогательный крюк), номинальная грузоподъемность основного крюка 10–500 т, грузоподъемность вспомогательного крюка 5–100 т, скорость подъема 0,5–15 м/мин (регулирование скорости с помощью частотного преобразователя).
Привод тележки:
1. Эксплуатация тележки: гусеничный тип оснащен редукторным двигателем «три в одном», шинный тип оснащен гидравлическим рулевым управлением и независимым ведущим комплектом колес, скорость движения составляет 20-30 м/мин.
2. Управление тележкой: прецизионная реечная или тросовая тяговая система с функцией предотвращения раскачивания, точность позиционирования ±5 мм.
Интеллектуальная система управления
Режим работы: управление из кабины, дистанционное управление с земли (уровень защиты IP67), удаленный Интернет вещей (опционально).
Меры безопасности:
1. Многократное резервирование защиты: ограничитель перегрузки, двойной ограничитель высоты/хода, аварийный тормоз отключения питания, ветрозащитное якорное устройство (уровень ветроустойчивости ≥ 12).
2. Мониторинг состояния: мониторинг температуры двигателя, натяжения троса, структурного напряжения и других параметров в режиме реального времени, предупреждение об аномальных состояниях и автоматическое отключение.
Технические параметры (для обычных моделей)
| Элемент | Диапазон параметров |
|---|---|
| Номинальная нагрузка | 10т-500т (главный крюк) |
| Охватывать | 10–50 м (стандартно) / по индивидуальному заказу до 80 м+ |
| Высота подъема | 6–30 м (с возможностью настройки до 50 м и более) |
| Рабочий уровень | A5-A8 (стандарт ГБ/T 3811) |
| Скорость движения тележки | 20-30 м/мин (частотно-регулируемая скорость) |
| Источник питания | Трехфазный переменный ток 380 В/50 Гц (или питание от дизельного двигателя) |
| Экологическая приспособляемость | рабочая температура -25℃~+50℃, влажность ≤95% |
Приложение
Порты и логистика: погрузка и разгрузка контейнеров, перевалка грузов на терминалах.

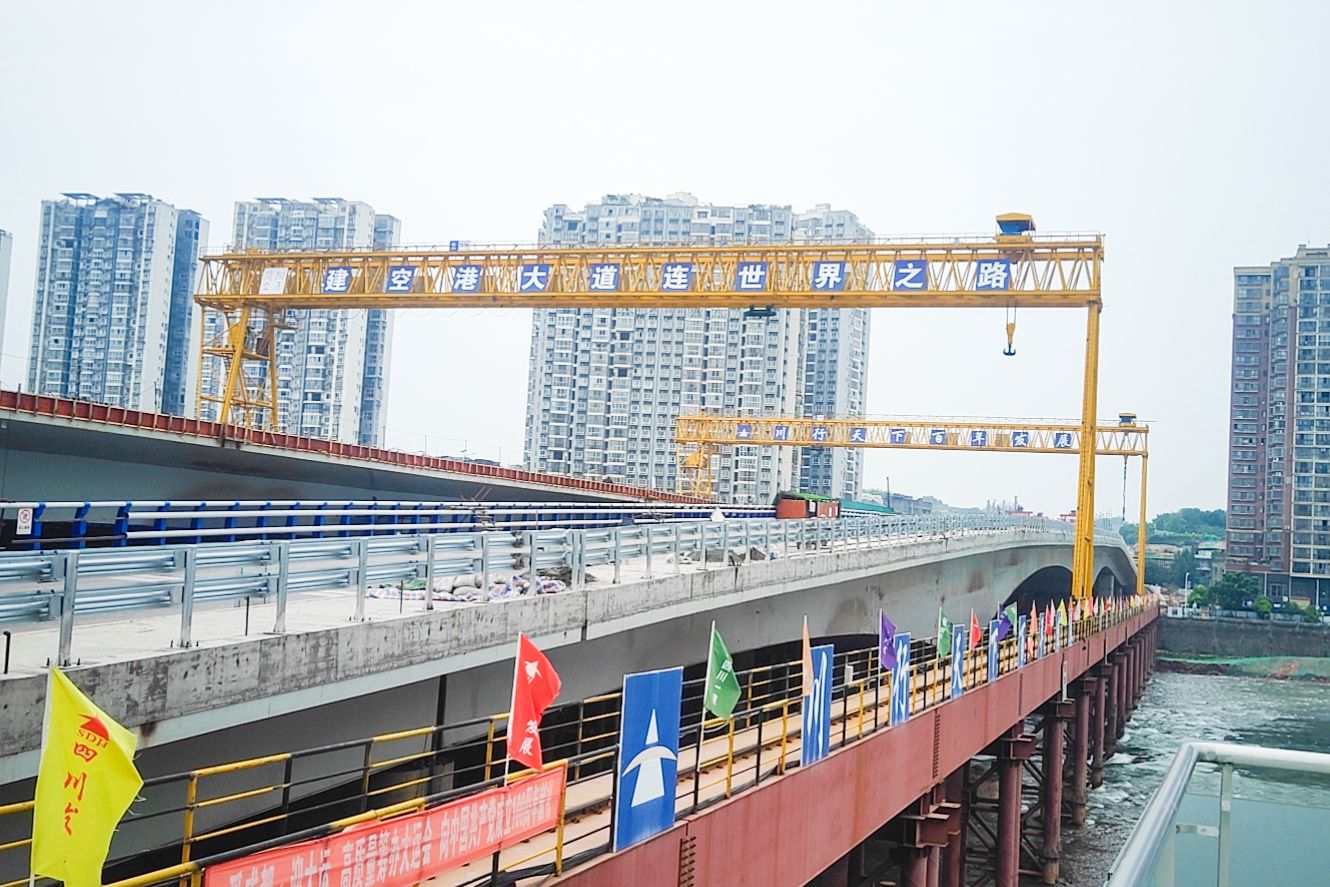

Энергетика и инфраструктура: монтаж лопастей ветровых турбин, подъем сборных конструкций мостов, обслуживание оборудования гидроэлектростанций.
Тяжелая промышленность: сборка судовых сегментов, работа с крупными сосудами под давлением.
Железнодорожный транспорт: ремонт вагонов, укладка шпал и рельсов.
Послепродажное обслуживание и сертификация Цзинхэ
Гарантийные обязательства: 18-месячная гарантия на всю машину, пожизненное обслуживание стальной конструкции.
Глобальная сервисная сеть: круглосуточное техническое реагирование, поставка запасных частей, обучение эксплуатации и регулярные проверки.
Стандарты сертификации: Пройдена сертификация ИСО 9001, CE, ГБ/T 14405-2011 "Общее Портал Журавль в соответствии с международными стандартами ФЭМ 1.001, ДИН 15018.
