Обзор

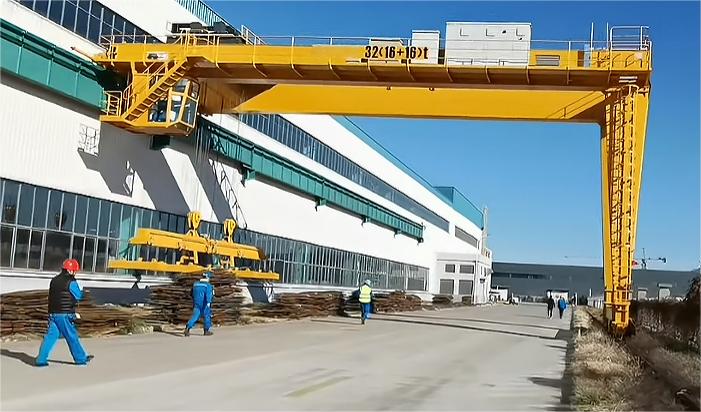

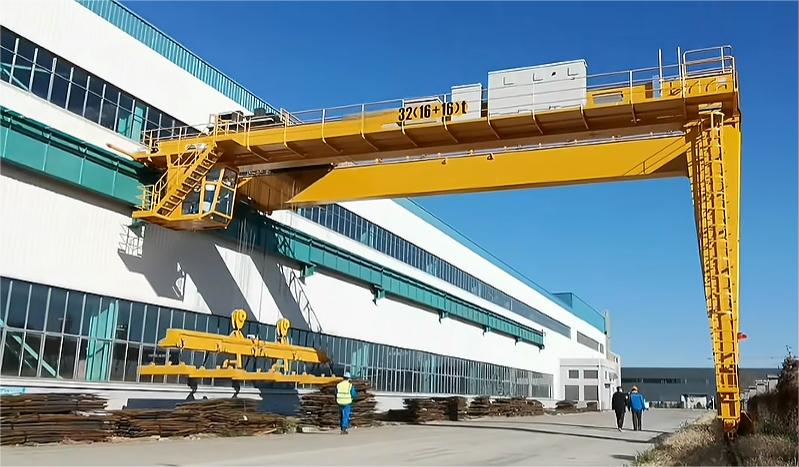

Электромагнитный подвесной полукозловой кран МГСБявляется незаменимым оборудованием для перемещения тяжелых материалов в современной сталелитейной промышленности, металлообработке, переработке стального лома, портовых терминалах, крупных складах и других областях. Он предназначен для эффективного и безопасного подъема магнитных черных металлов (таких как стальные пластины, стальные заготовки, профили, стальные рулоны, чугунные блоки, стальной лом и т. д.). Он объединяет прочную полупортальную конструкцию, мощную грузоподъемность, точное электромагнитное управление и гибкую адаптируемость к месту. Это идеальный выбор для повышения эффективности производства, снижения трудоемкости и оптимизации управления логистикой.
Основная структура

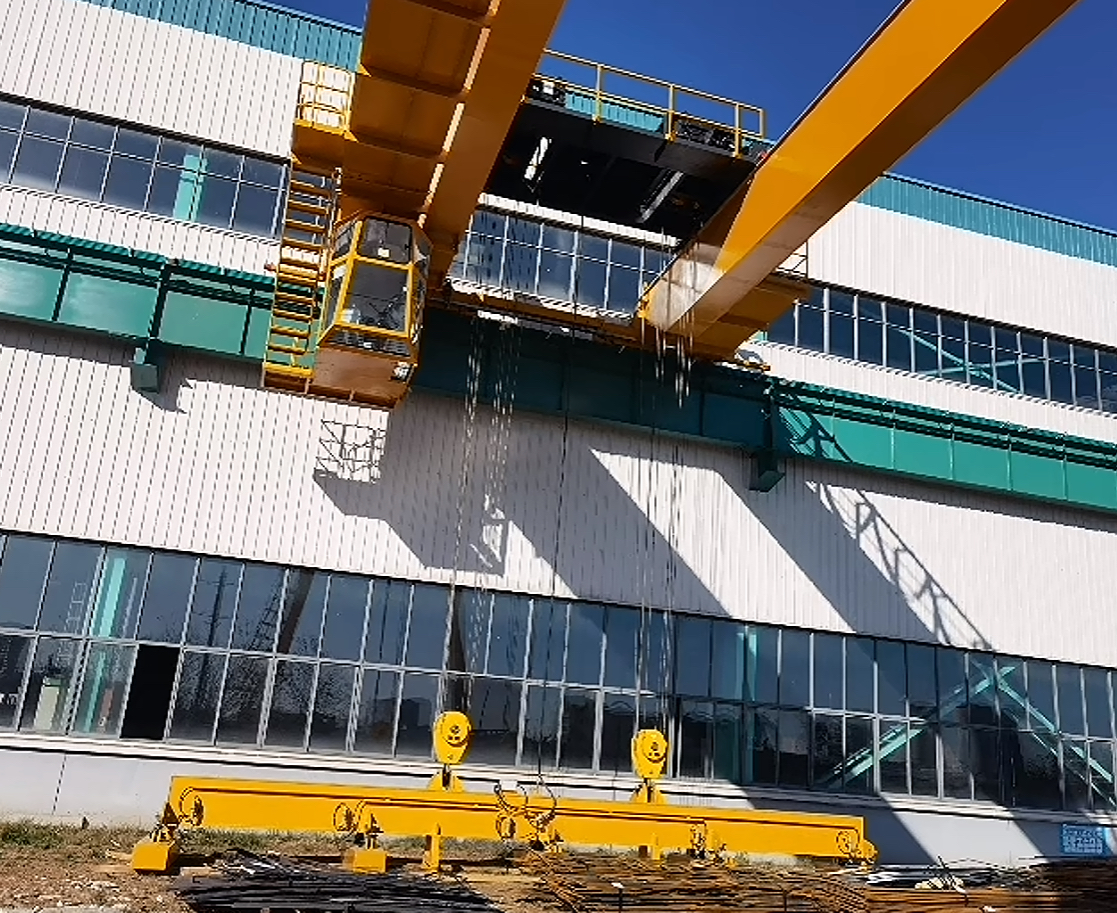

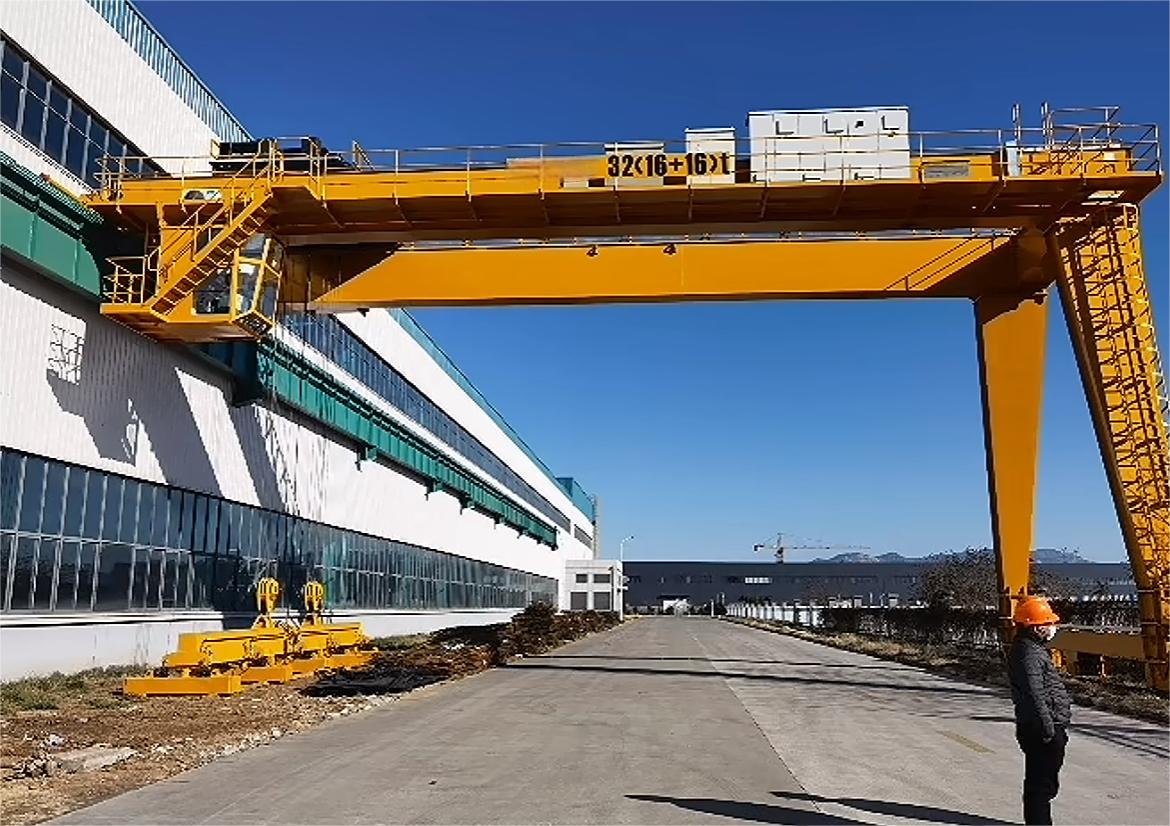

Асимметричные ноги: Основной символ "полу-gantry", одна сторона высокой ноги движется по рельсам, а другая сторона низкой ноги опирается на землю для адаптации к специальным участкам.

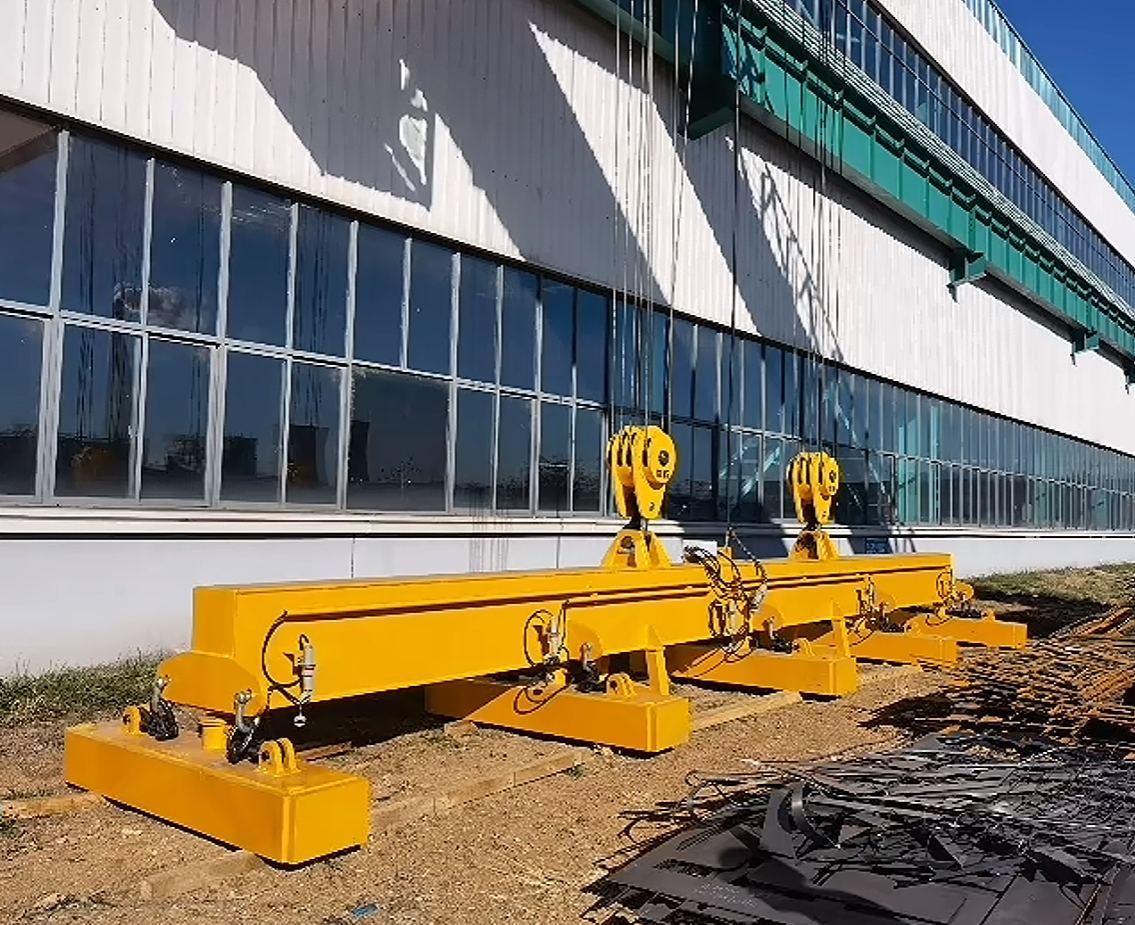

Интеграция электромагнитной подвесной балки: Замените традиционный крюк, подвесная балка обеспечит стабильную опору и путь подачи питания для электромагнита.
Жесткая конструкция: основная балка, опоры и подвесная балка должны иметь достаточную прочность и жесткость, чтобы обеспечить устойчивость подъема, особенно когда электромагнит мгновенно всасывает и высвобождает материалы, ударная сила велика.
Специализированная система электропитания: комплексная система выпрямления, управления и защиты от отключения питания является залогом безопасности электромагнитных кранов.
Электропитание подвижных частей: для питания подвижных тележек и подъемных электромагнитов необходимы надежные решения (например, кабельные барабаны, тяговые цепи, шины).
Параметр
Имя параметра | МГСБ 5т | МГСБ 10т | МГСБ 16т |
Номинальная грузоподъемность | 5т | 10т | 16т |
Охватывать | 10м - 35м (обычно 18м, 20м, 25м) | 10м - 35м (обычно 20м, 25м, 30м) | 10м - 35м (обычно 22м, 28м, 30м) |
Высота подъема | 6м - 25м (обычно 9м, 12м) | 6м - 25м (обычно 12м, 15м) | 6м - 25м (обычно 15м, 18м) |
Рабочий класс | А5 - А7 | А5 - А7 | А5 - А7 |
Магнитная сила электромагнитной подвесной балки | ≥120Н/см² | ≥120Н/см² | ≥120Н/см² |
Потребляемая мощность электромагнитной подвесной балки | 1,1 Вт на единицу | 1,1 Вт на единицу | 1,1 Вт на единицу |
Источник питания | Трехфазный переменный ток, 380 В ± 10%, 50 Гц | Трехфазный переменный ток, 380 В ± 10%, 50 Гц | Трехфазный переменный ток, 380 В ± 10%, 50 Гц |
Сталелитейные заводы: склады сырья (погрузка и разгрузка чугуна и стального лома), сталеплавильные цеха (добавление стального лома, участок горячего ремонта ковшей), прокатные станы (управление складом и погрузка слябов, стальных рулонов и готовых листов).
Металлообрабатывающие заводы: разгрузка стальных листов, обработка профилей, перемещение полуфабрикатов/готовой продукции.
Крупные машиностроительные заводы: транспортировка и сборка тяжелых конструкционных деталей и стальных пластин.
Центры переработки и переработки стального лома: погрузка, разгрузка, сортировка и штабелирование стального лома.
Портовые терминалы: погрузка и разгрузка судов, перевозящих сталь и металлолом, а также складские операции.
Железнодорожные грузовые станции: погрузка и разгрузка стали и металлических изделий.
Крупные складские и логистические центры: склады для хранения тяжелых металлических материалов.
Выбор и настройка
Поднимаемый вес (SWL): Максимальная безопасная рабочая нагрузка.
Пролет: Расстояние между центральными линиями путей на обоих концах главной балки крана (для крана полукозлового типа необходимо учитывать положение пути со стороны высокой опоры и положение точки опоры со стороны низкой опоры).
Высота подъема: Максимальное расстояние от нижней части электромагнита до земли.
Класс нагрузки: определяется в зависимости от частоты использования и статуса нагрузки (например, A5, A6).
Рабочая среда: внутри/снаружи, температура, влажность, пыль, едкие газы и т. д.
Тип и параметры электромагнита: форма, размер, всасывание, применимая температура, тип материала.
Рабочая скорость: требования к подъему, перемещению тележки и скорости перемещения тележки.
Метод управления: из кабины водителя, дистанционное управление, наземное управление.
Способ электроснабжения: Шинная шина, кабельный барабан.
Специальные требования: управление преобразованием частоты, функция взвешивания, взрывозащищенность, защита от магнитных помех, специальная покраска и т. д.
