Обзор
Кран козловой однобалочный крюковой ЦРТявляется подъемным оборудованием общего назначения, которое соответствует стандарту Дж.Б./T5663 "Электрическая таль козловой кранddhhh. Он известен своей компактной конструкцией, небольшим весом, экономичностью и практичностью, гибкостью и надежностью в эксплуатации. Это идеальный выбор для всех видов погрузочно-разгрузочных работ, обработки и штабелирования материалов на открытом воздухе или в мастерских, особенно для малого и среднего тоннажа, среднего пролета и частого использования.
Основная структура и конструктивные особенности
Конструкция главной балки - одинарная главная балка внерельсовая коробчатая балка:
Применяя оптимизированную конструкцию главной балки с одним коробчатым сечением, внерельсовое расположение расположено вдоль направления пути (то есть ходовая часть электрической лебедки расположена над стенкой с одной стороны главной балки).

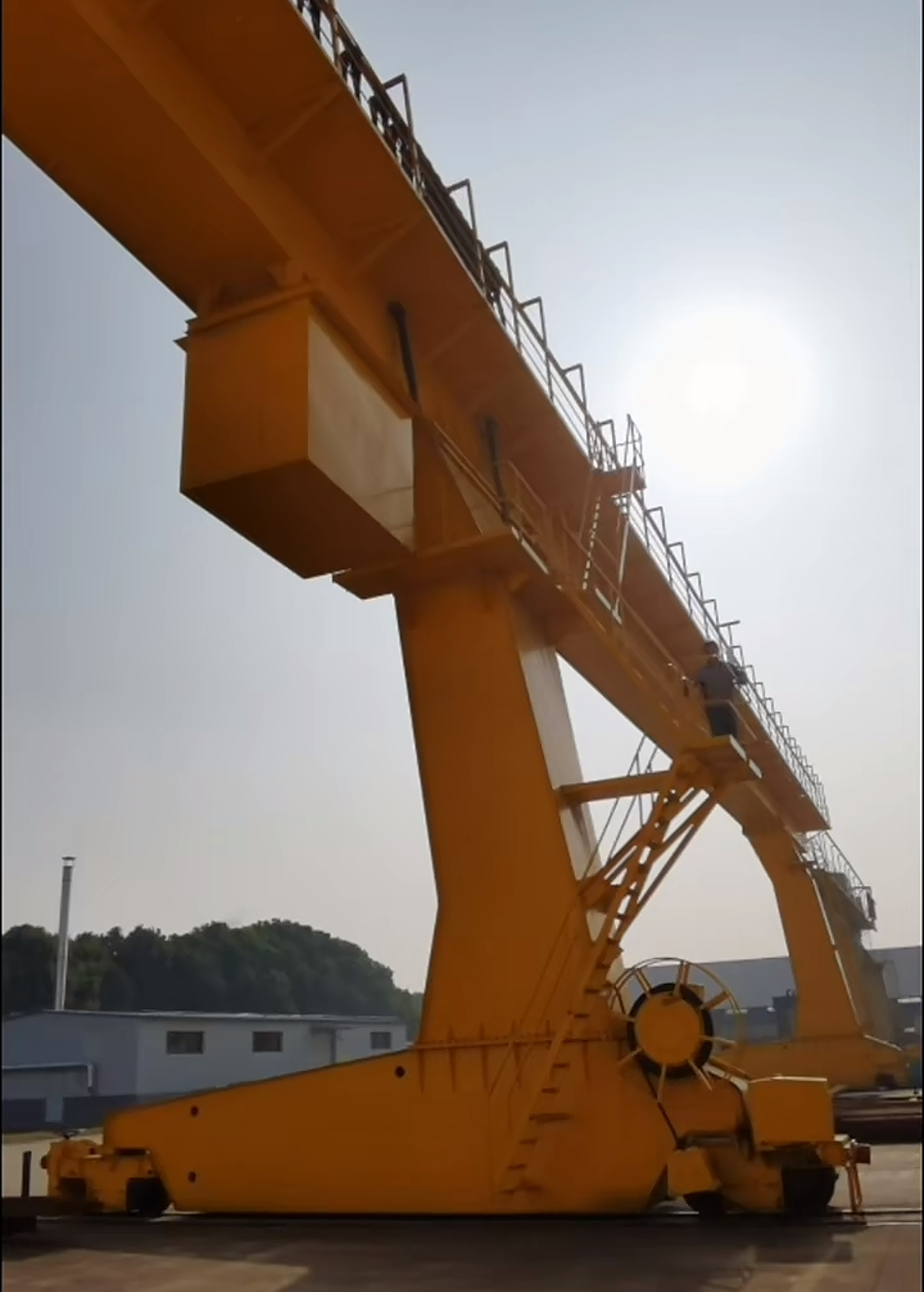

Аутригеры и нижние поперечные балки - жесткие аутригеры Г-образной формы/dddhhвысоты":
1. Обычно проектируются в виде двойных жестких аутригеров (Г-образной или dddhhвысота"-образной формы с определенным углом наклона).
2. Выносные опоры и основные балки, а также выносные опоры и нижние поперечные балки соединены высокопрочными болтами, образуя устойчивую раму в форме ддддддддддд.
Механизм работы тележки:
1. Режим привода: стандартная конфигурация представляет собой четырехугольный привод (набор приводных устройств установлен на нижнем конце каждой опоры), что обеспечивает плавную работу, равномерное распределение движущей силы и эффективное предотвращение явления «разгрызания гусениц».
2. Приводной блок: используется приводное устройство «три в одном», которое отличается надежной работой и простотой обслуживания (двигатель, тормоз и редуктор имеют высокую степень интеграции).
3. Колеса и гусеницы: оснащены колесами из высококачественной легированной стали, перемещающимися по стандартным рельсам типа КУ, предназначенным для кранов.

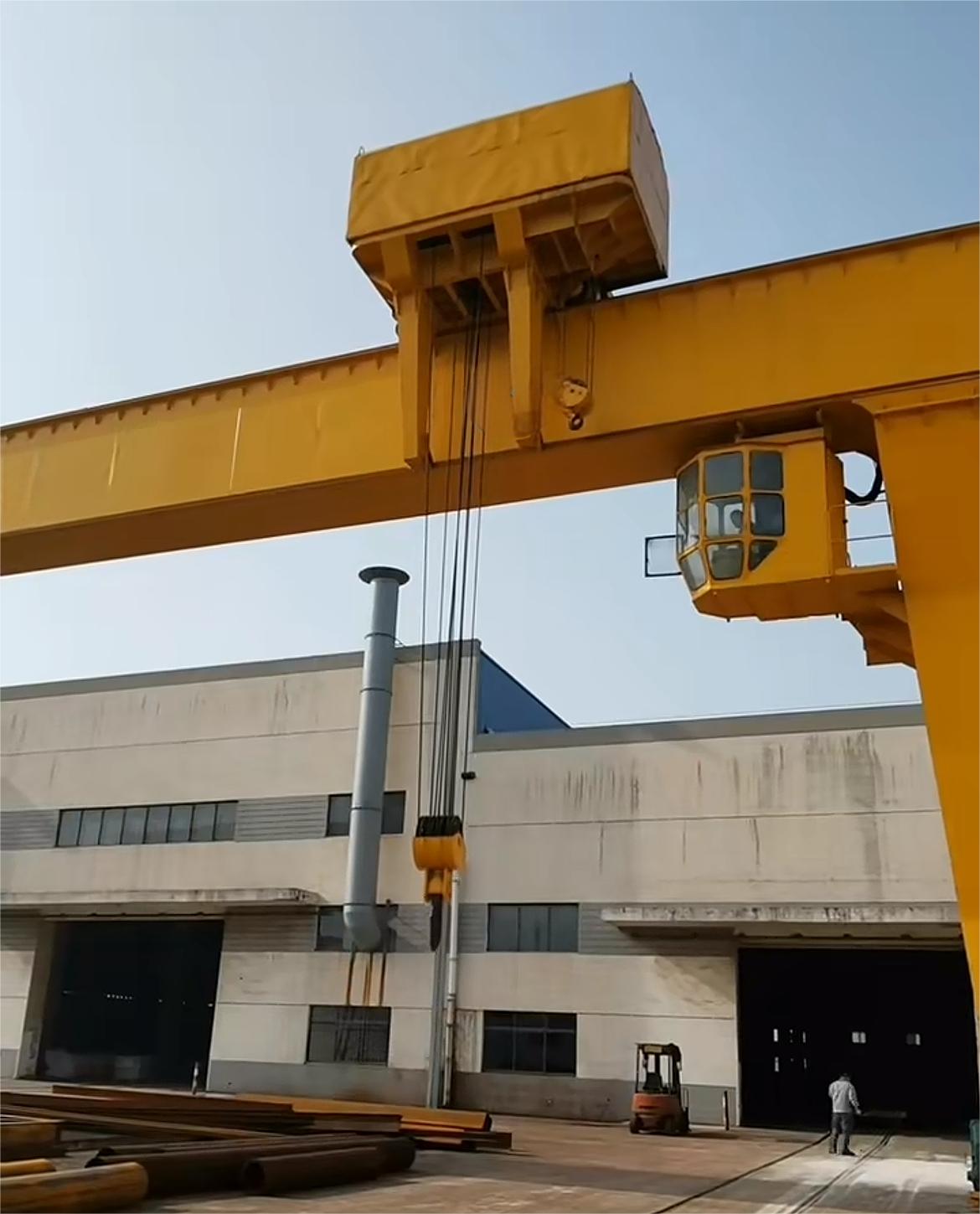

Механизм подъема и управления тележкой:
1. Основное оборудование: в качестве подъемного механизма используется стандартная электрическая таль (например, канатная электрическая таль типа CD1/МД1 или цепная электрическая таль типа ХК), которая для работы подвешивается непосредственно на направляющую двутавровой балки под главной балкой.
2. Работа тележки: электрическая таль сама по себе несет ходовую тележку (обычно с электроприводом) и перемещается горизонтально (перпендикулярно направлению работы тележки) вдоль рельса двутавровой балки на нижнем поясе главной балки.
Электрическая система управления:
1. Используя проводное управление с земли или беспроводное дистанционное управление (опция), оператор может гибко выбирать наилучшее положение для управления, с широким полем обзора и высокой безопасностью.
2. Степень защиты блока управления (шкафа) обычно составляет IP54, что подходит для промышленной среды.
3. Необходимая электрическая защита является стандартной: перегрузка по току, потеря фазы, короткое замыкание, нулевое положение, аварийный останов и т. д.
Основные технические параметры (типовой диапазон)
| Технические параметры | Типичный диапазон |
|---|---|
| Емкость | 3 тонны, 5 тонн, 10 тонн, 16 тонн, 20 тонн, 32 тонны (настраивается) |
| Охватывать | 10 метров - 35 метров (обычный диапазон) |
| Высота подъема | 6 метров, 9 метров, 12 метров, 18 метров, 24 метра (настраивается в соответствии с потребностями пользователя) |
| Класс грузоподъемности | A3 - A5 (определяется в зависимости от частоты использования и состояния нагрузки) |
| Скорость движения | 20-30 метров/минуту (регулируется) |
| Скорость движения тележки | 20 метров/минуту (регулируемая) |
| Скорость подъема | Обычный: 8 метров/минуту; Двухскоростной подъемник: 8/0,8 метров/минуту (в зависимости от модели подъемника) |
| Источник питания | трехфазный переменный ток 380 В, 50 Гц |
Типичные сценарии применения
Обработка сырья, полуфабрикатов и готовой продукции в различных производственных и перерабатывающих цехах (машиностроение, металлургия, производство стройматериалов и т. д.).
Погрузочно-разгрузочные работы и штабелирование материалов на складах, в логистических центрах и на площадках.
Перевалка контейнерных и насыпных грузов на грузовых станциях, железнодорожных платформах и портовых терминалах (необходим подбор в зависимости от характеристик груза).
Подъем оборудования и деталей на строительных площадках.
Места установки и обслуживания оборудования.
Выбор и обслуживание
Настройка крана Цзинхэ: его можно настроить в соответствии с конкретными условиями работы пользователей (например, особые условия: высокая температура, взрывозащищенность, высокая запыленность; специальное подъемное оборудование и т. д.).
Профессиональная поддержка: предоставление услуг полного цикла, от проектирования схемы, выбора оборудования, монтажа и ввода в эксплуатацию до технического обучения и послепродажного обслуживания.
