Обзор
Козловой кран с электрической лебедкой МХЕ(обычно именуется как подъемный козловой кран МХЕ) — легкий козловой кран с компактной конструкцией, экономичный и практичный, с гибким управлением. Это оптимизированная модель, разработанная на основе традиционного двухбалочного козлового кранане, с использованием высокопроизводительной канатной электрической тали в качестве подъемного механизма. Эта модель особенно подходит для погрузки и разгрузки материалов, подъема оборудования и подъема фиксированных точек на производственных линиях в таких местах, как заводские здания, открытые грузовые дворы, склады, логистические центры, заводы по изготовлению сборных конструкций, монтаж и обслуживание малого и среднего оборудования и т. д., особенно подходит для случаев, когда требуется высота клиренса завода или ограниченный инвестиционный бюджет.
Основная структура и особенности

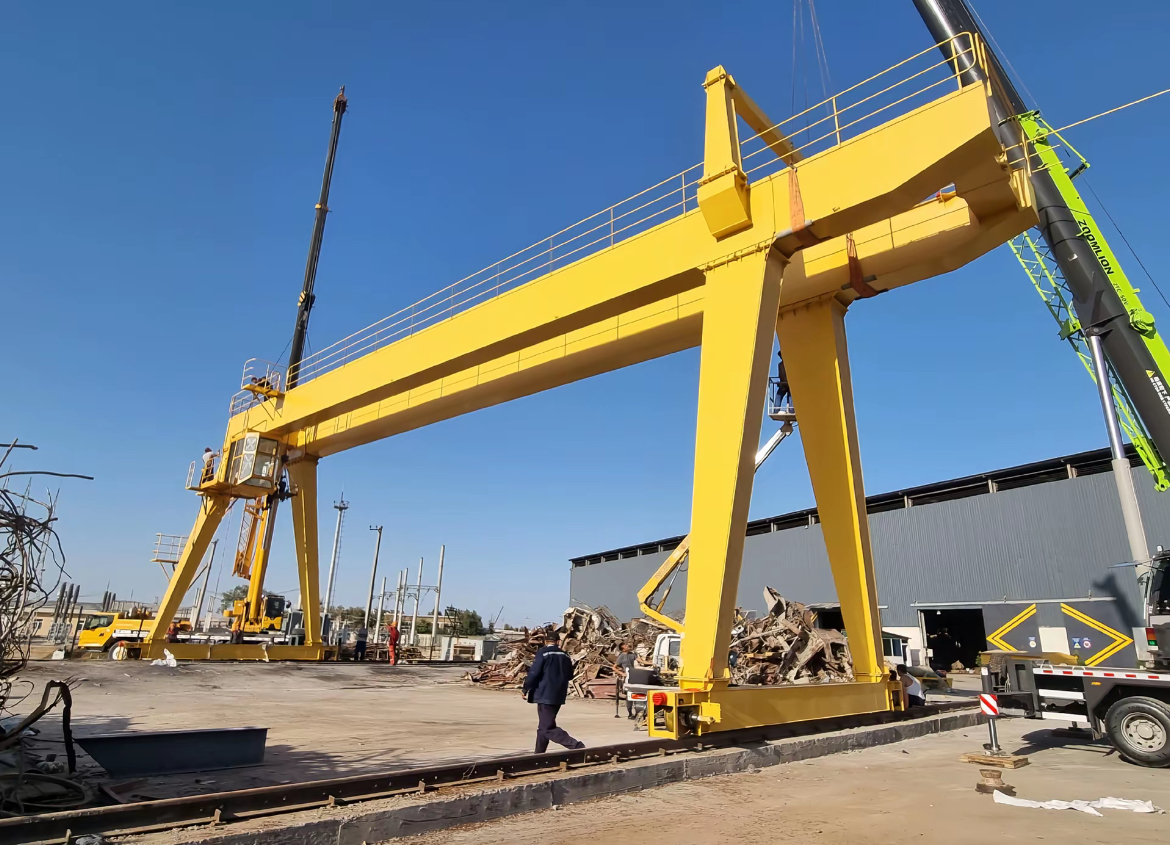

Главная балка и нижняя балка: Обычно они имеют коробчатую конструкцию, сваренную из четырех стальных пластин, что обеспечивает достаточную прочность и устойчивость, а электрическая таль проходит вдоль нижнего пояса главной балки.

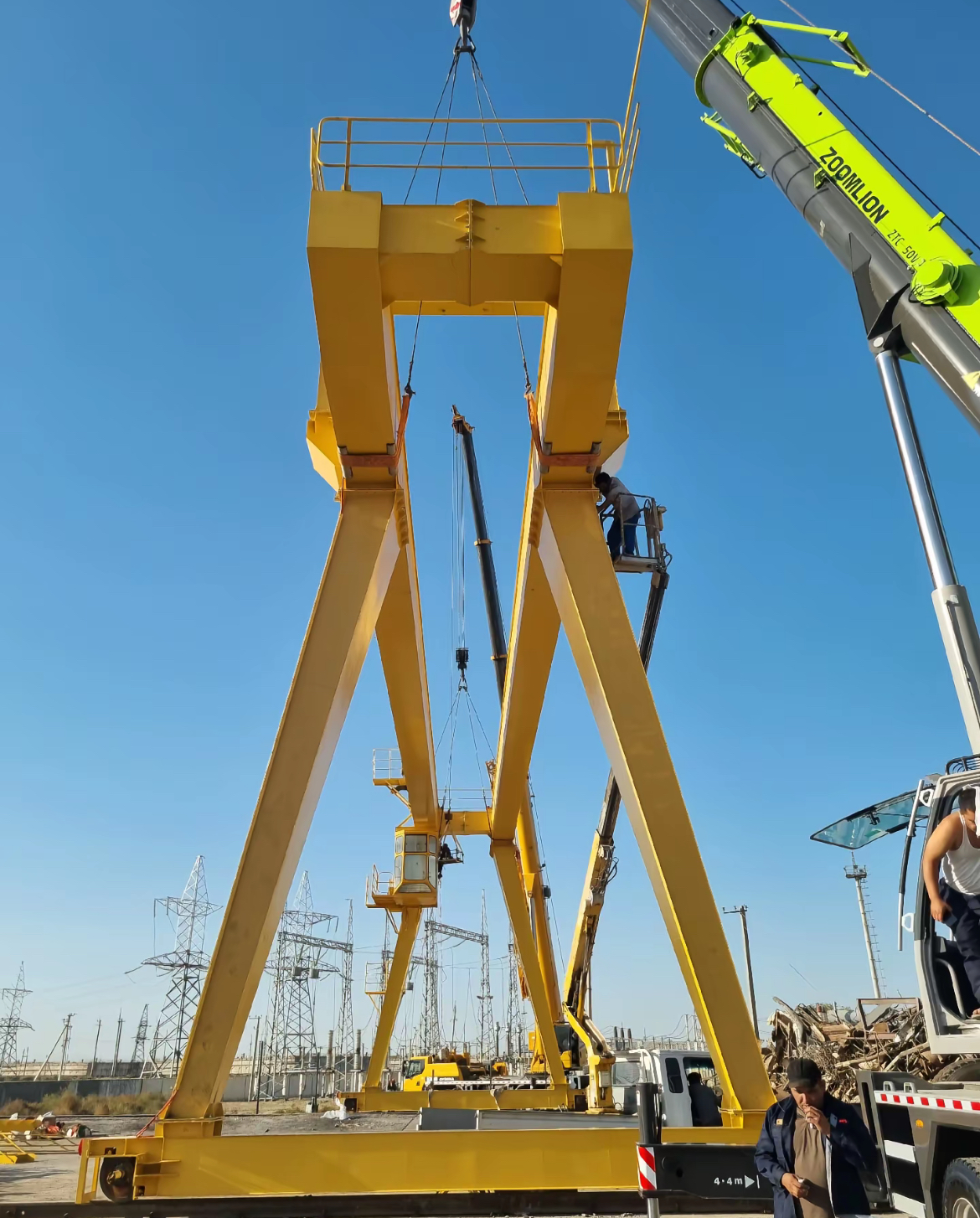

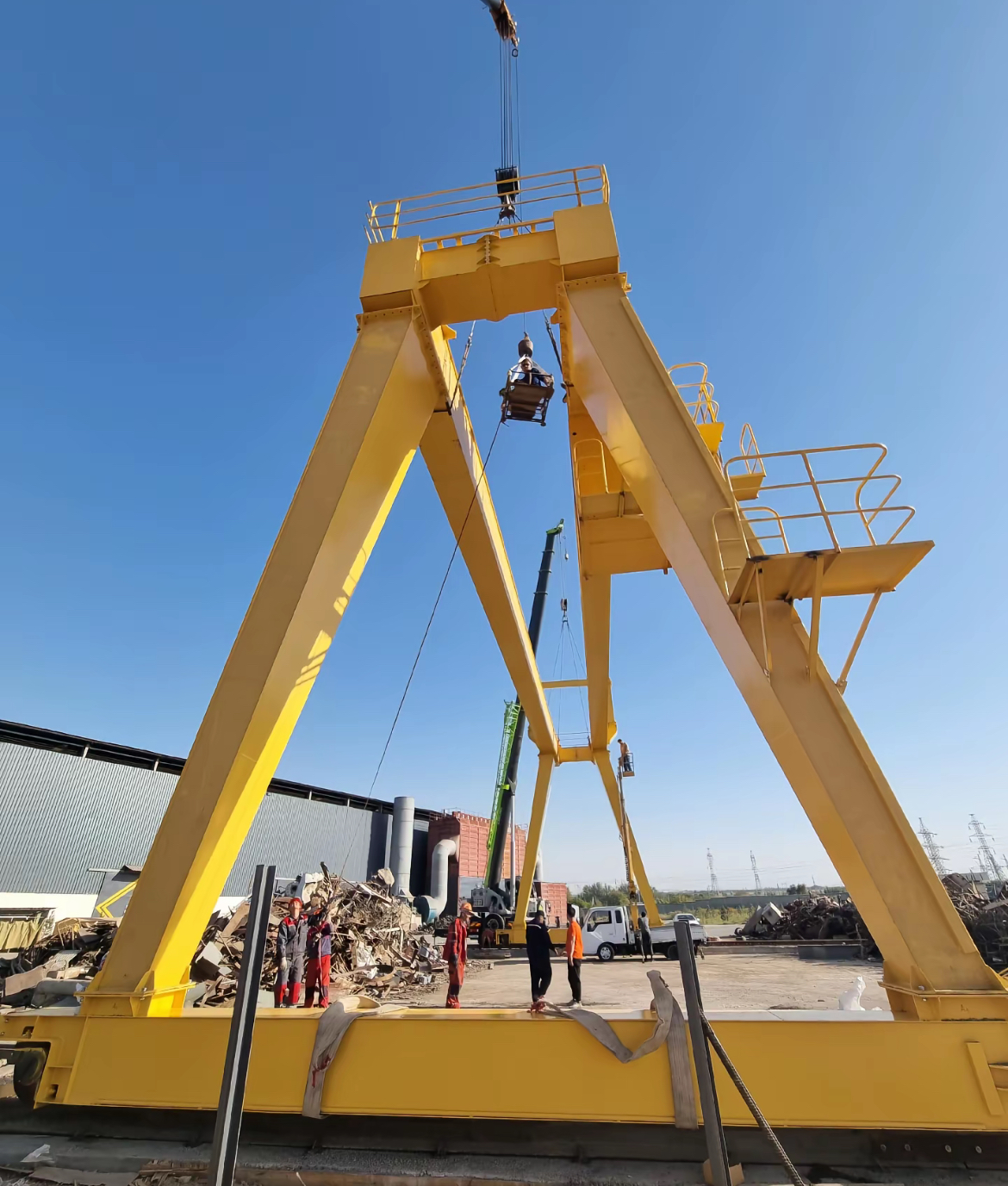

Опорные стойки: также коробчатой конструкции, соединены с главной балкой и нижней балкой болтами М20, которые можно разобрать для удобства транспортировки и установки.

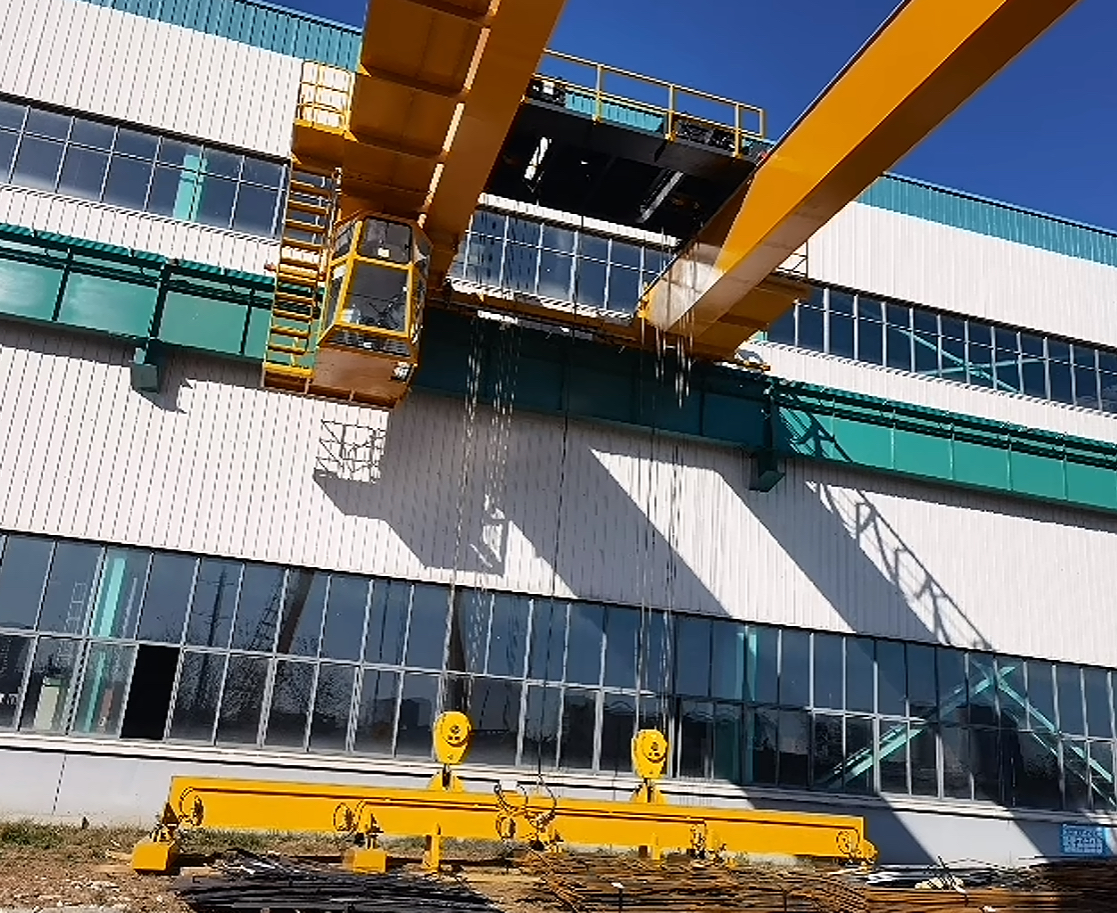

Электрическая лебедка: есть две электрические лебедки, которые могут поднимать тяжелые предметы и перемещаться продольно вдоль главной балки. Они могут работать независимо или синхронно, а подъемные механизмы могут поднимать одновременно или по отдельности.
Рабочий механизм: В виде отдельного привода, торможение привода осуществляется двигателем с конусным ротором, а трансмиссия принимает форму открытой и закрытой зубчатой передачи, включая механизм управления тележкой и механизм управления краном, которые используются для приведения в движение тележки и крана.
Электрическая система управления: включает в себя электрические компоненты управления, концевые выключатели и т. д. Электрическое управление может настроить два подъемных механизма на одновременный подъем и опускание, одновременное движение влево и вправо, раздельный подъем и опускание или раздельное движение влево и вправо. Также имеются функции безопасности, такие как предел подъема и конечный предел.
Параметр
| Категория параметра | Конкретные значения параметров |
|---|---|
| Модель | УВАЖАЕМЫЙ |

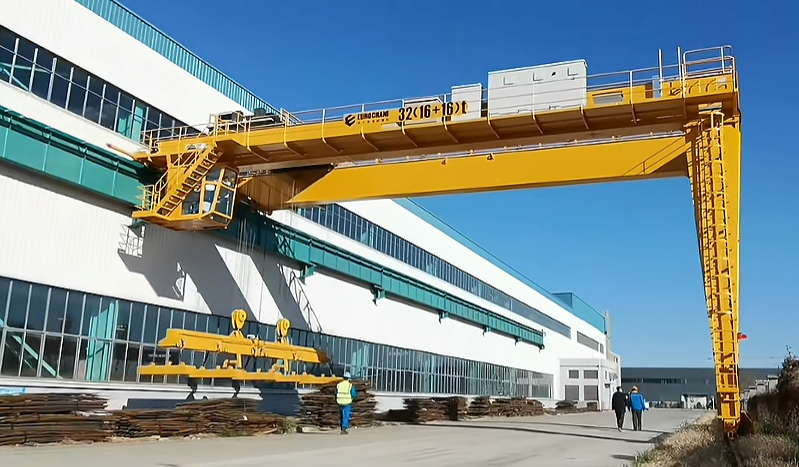

| Общие характеристики | 10(5+5)т, 15(10+5)т, 20(10+10)т, 32(16+16)т и т.д. (настраивается по мере необходимости) |
| Рабочий класс | А3/М3 |
| Охватывать | 12м, 19,5м, 22м, 23,5м, 25,5м, 26м, 29м, 31м и т.д. (поддерживает нестандартную настройку) |
| Грузоподъемность | Определяется спецификацией (например, спецификация 20(10+10)т соответствует грузоподъемности 20т) |
| Высота подъема | 6м, 9м, 12м, 18м, 24м, 30м и т.д. (поддерживает нестандартную настройку) |
| Скорость подъема | Приблизительно 7 м/мин (конкретные значения немного различаются в зависимости от модели) |
| Скорость движения тележки | 20м/мин |
| Скорость перемещения подъемника | 30м/мин |
| Режим управления | Управление из кабины + наземный беспроводной пульт дистанционного управления |
| Источник питания | Трехфазный переменный ток 380 В 50 Гц |
Приложения
Механическое производство и сборочный цех
Склад, логистический центр, распределительный центр
Строительные материалы (такие как кирпичи, плиты, трубы) двор
Площадка для изготовления стальных конструкций
Мастерская по техническому обслуживанию оборудования
Техническое обслуживание оборудования малых и средних электростанций и гидротехнических сооружений
Железнодорожная грузовая станция, вспомогательная зона портового терминала
Производственные линии в бумажной, текстильной, пищевой и других отраслях промышленности
