Обзор

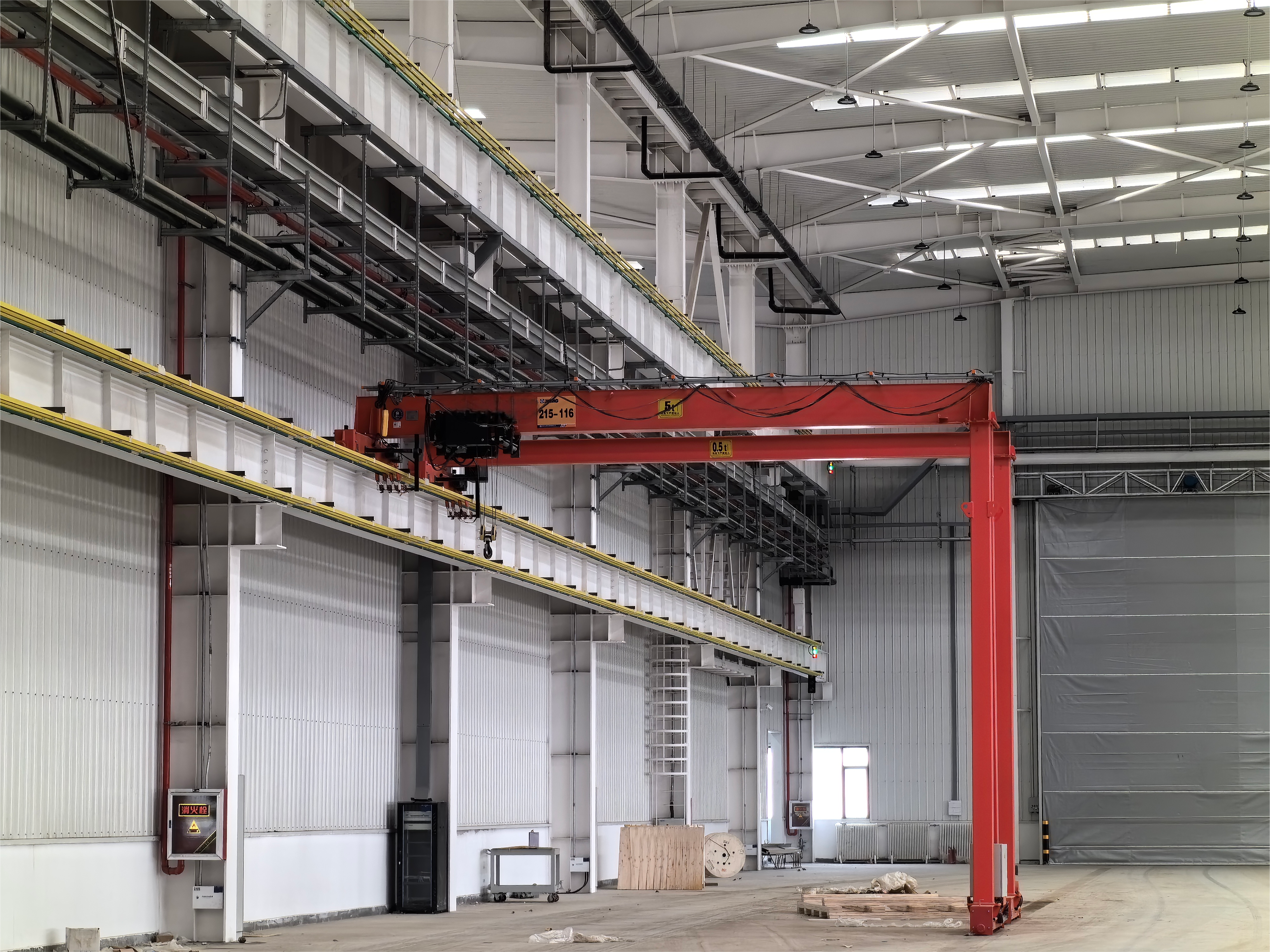

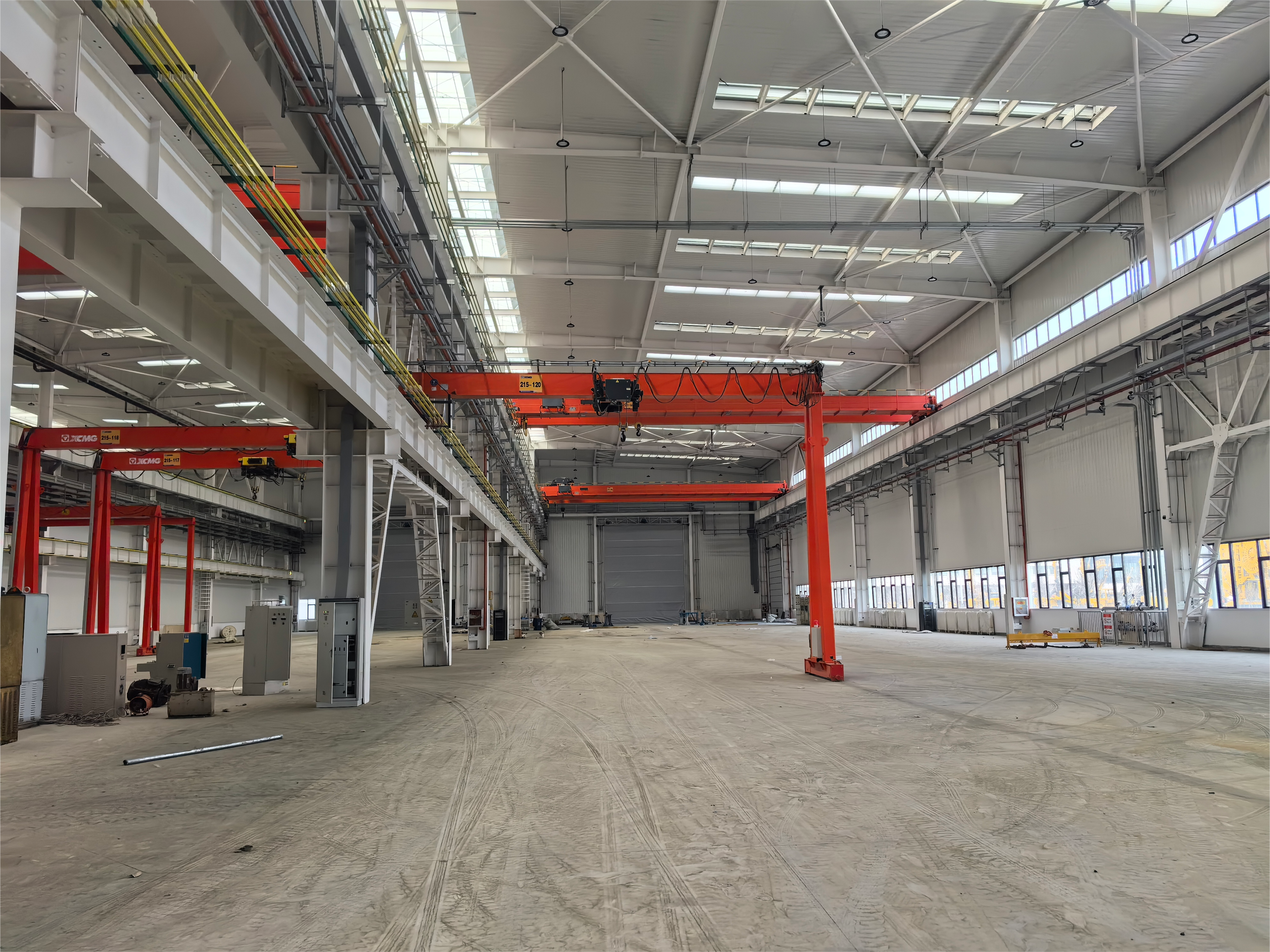

Полукозловой кранЯвляется эффективным оборудованием для перемещения грузов, занимающим промежуточное положение между мостовым и козловым краном. Его особенностью является то, что одна сторона аутригера опирается на рельсы, а другая опирается на колонну установки или эстакаду. Он обладает как возможностью работы с большими пролётами, так и адаптивностью к условиям площадки, подходит для работы как в помещении, так и на открытом воздухе, а также в условиях ограниченного пространства. Он экономически эффективен и гибок в установке.
Структурный состав
Основная балочная конструкция
1. Для оптимизации соотношения жесткости и собственного веса применяется конструкция коробчатой балки или ферменной балки;
2. Дополнительная конфигурация с одной балкой (легкая нагрузка) или с двумя балками (тяжелая нагрузка/точный подъем).
Система поддержки
1. Мобильная аутригерная опора: с ходовым колесным блоком, движущаяся по грунтовой колее;
2. Фиксированный конец: крепится к конструкции установки через верхнюю опору для экономии места на земле.
Подъемно-ходовой механизм
1. Подъемный механизм: двигатель переменной частоты + канатная/цепная таль, точный контроль скорости;
2. Работа тележки/тележки: приводной блок «три в одном», уровень защиты IP55.
Электрическая и управляющая система
1. Модуль противовеса, защита от перегрузок, двойной режим работы с пульта дистанционного управления/из кабины;
2. Дополнительные модули безопасности, такие как интеллектуальная система предотвращения столкновений и монитор нагрузки.
Параметры
| Параметр | Стандартный диапазон | Ключевые примечания |
|---|---|---|
| Грузоподъемность | 5-100 тонн | До 200 тонн (двухбалочная) |
| Охватывать | 12-35 м | Макс. 50 м (с консолью) |
| Высота подъема | 6-18 м | Макс. 30 м (специальный двухступенчатый подъемник) |
| Классификация обязанностей | A3-A5 (средний режим) | А6-А7 (непрерывная работа) |
| Скорость подъема | 0,5–8 м/мин | Управление ЧРП; ≤1 м/мин для 100+ тонн |
| Перемещение крана | 15–30 м/мин | Уклон пути ≤1‰ |
| Путешествие на тележке | 10–20 м/мин | Опционально: зубчатый/фрикционный привод |
| Источник питания | 380 В/50 Гц 3-фазный переменный ток | 600В/60Гц (экспортная версия) |
| Температура окружающей среды. | -25℃~+50℃ | Настраиваемый: -40℃~+60℃ |
Типичные сценарии применения
Полукозловые краны широко используются в областях, где требуется преодоление стационарных препятствий или использование строительных конструкций:

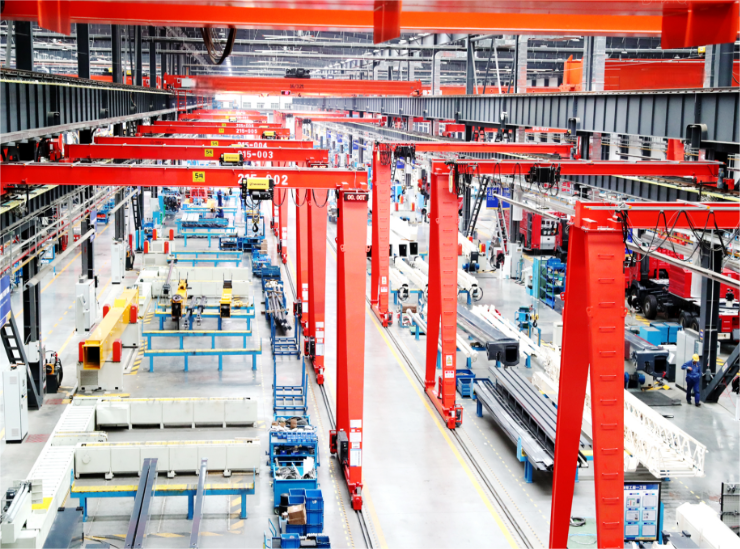

Производство: сварочные линии на автомобильных заводах, участки сборки крупных узлов;
Логистика и складирование: железнодорожные грузовые дворы, станции перегрузки контейнеров;
Техническое обслуживание тяжелого оборудования: лопасти ветряных турбин, мастерские по обслуживанию инженерной техники;
Специальные отрасли: кабины атомного энергетического оборудования, платформы обслуживания гидроэлектростанций.
Основные моменты послепродажного обслуживания крана Цзинхэ
Бесплатное руководство по установке + сертификация нагрузочных испытаний
Обучение оператора (выдается сертификат безопасности)
Гарантия 1–2 года на всю машину, дополнительная расширенная гарантия на основные компоненты
Оригинальные запасные части на весь срок службы (прямые поставки с национальных складов)
