Обзор
Агрейферный кран— это высокоэффективное и универсальное грузоподъёмное оборудование, предназначенное для обработки, транспортировки и штабелирования сыпучих материалов. Его основная функция заключается в грейферном механизме, который обеспечивает быстрый захват, подъём, транспортировку и точную разгрузку сыпучих материалов, таких как уголь, руда, песок, зерно, металлолом и многое другое. Это оборудование широко используется в портах, на тепловых электростанциях, в сталелитейной и металлургической промышленности, горнодобывающей промышленности, на предприятиях по обработке строительных материалов, в логистических складах и других отраслях, являясь незаменимым решением для погрузки-разгрузки тяжёлых грузов в современных промышленных условиях.
Структура и компоненты

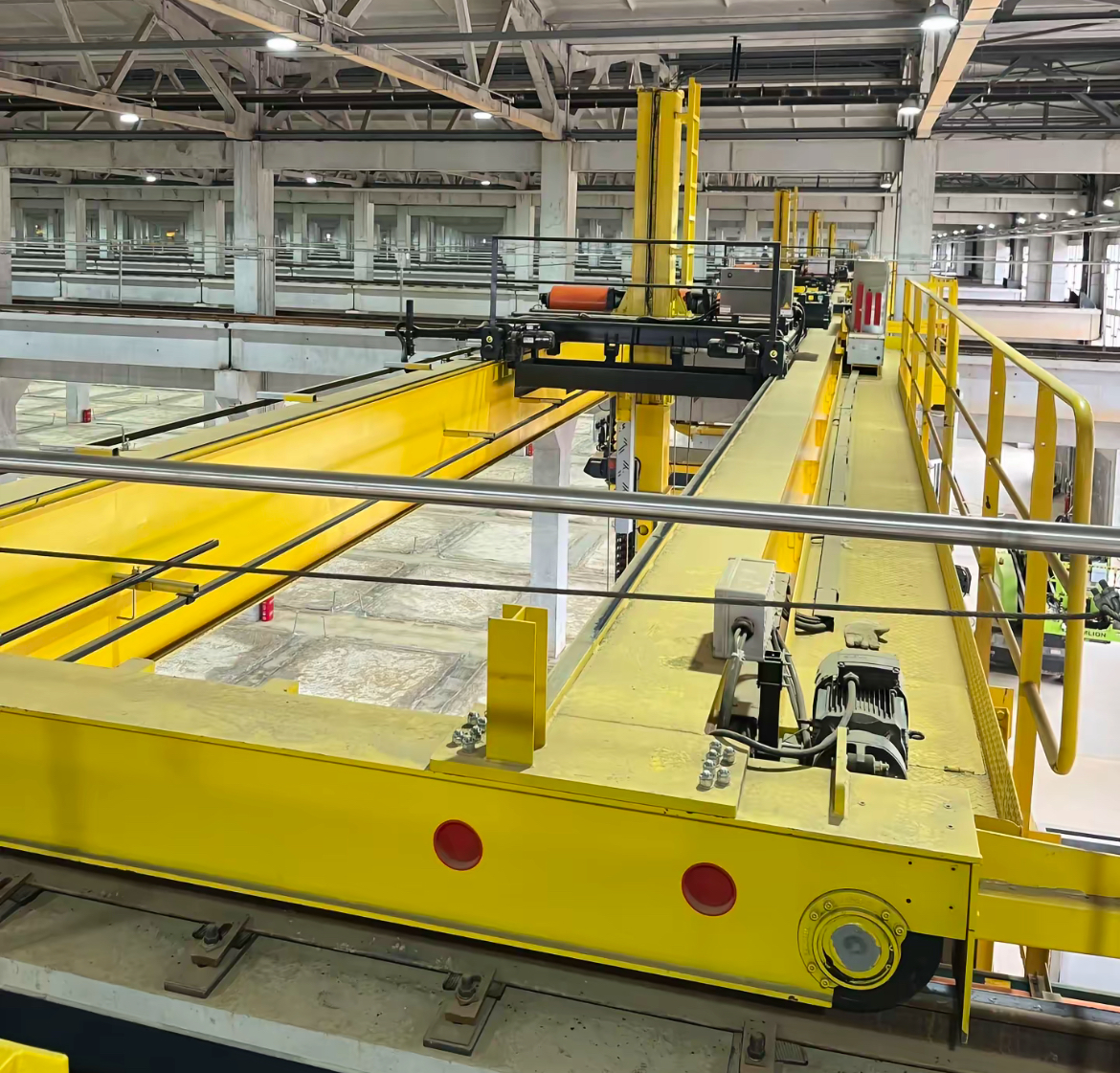

Главная балка и концевые тележки
1. Главная балка сварена из высокопрочных стальных листов, причем ее структурные формы включают коробчатые балки, ферменные фермы или двойные балки, что обеспечивает отличную прочность на изгиб и кручение, позволяя выдерживать большие пролеты и высокие нагрузки.
2. Концевые тележки оснащены двухребордными колесами и приводными системами, обеспечивающими плавное движение по путям.

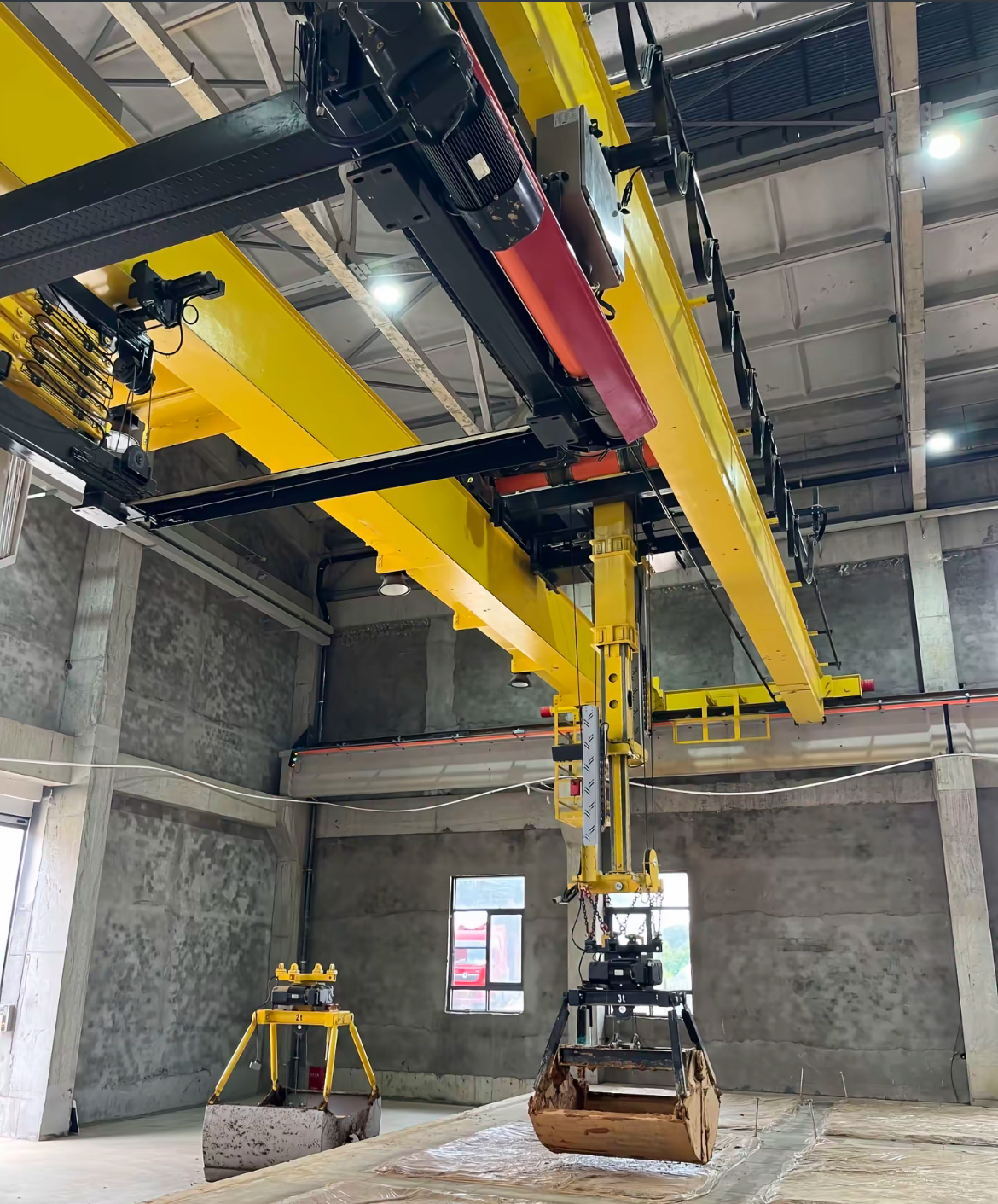

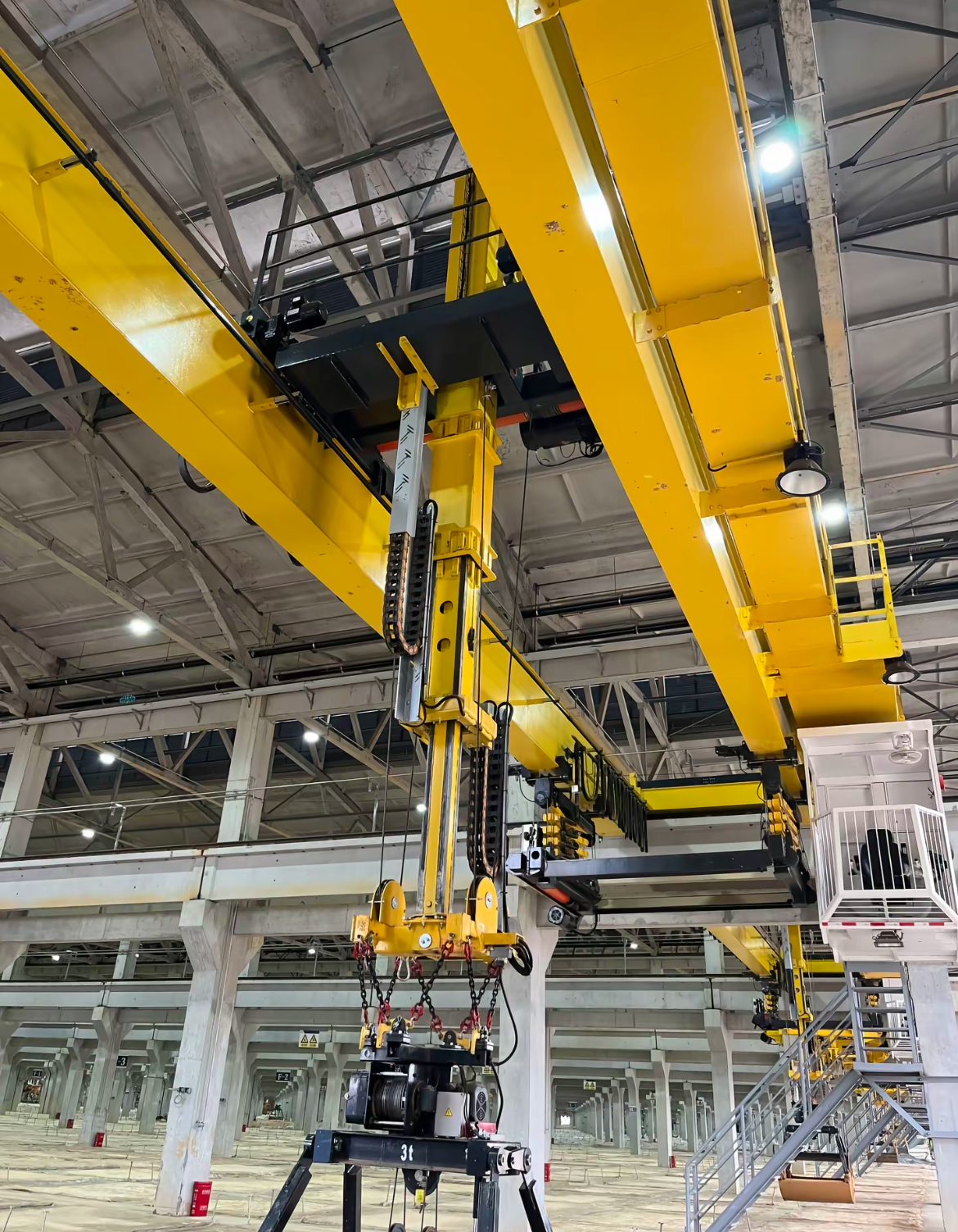

Подъемный механизм
1. Состоит из двигателей, редукторов, барабанов, тросов и тормозных систем для управления вертикальным подъемом грейфера.
2. Конструкция с двумя барабанами позволяет независимо управлять функциями открытия/закрытия и подъема грейфера, обеспечивая эффективность и устойчивость.

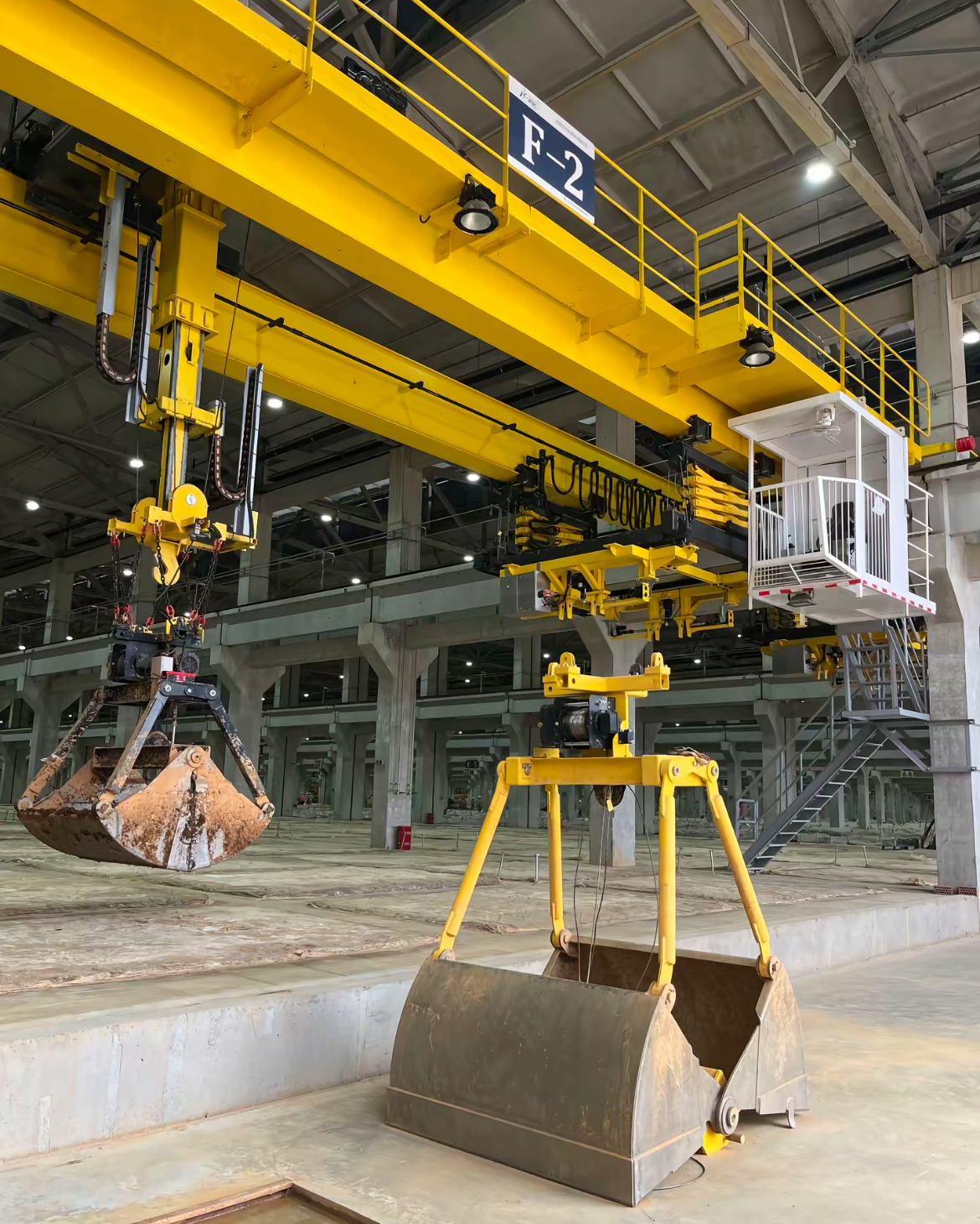

Грейферный ковш
1. Типы: в зависимости от характеристик материала доступны грейферы с двумя канатами, электрогидравлические грейферы или механические грейферы.
2. Материал: Корпуса ковшей изготовлены из износостойких стальных листов или стали с высоким содержанием марганца, со сменными режущими кромками для продления срока службы.
3. Вместимость: Объемы грейфера варьируются от 0,5 м³ до 50 м³, с возможностью индивидуальной настройки под конкретные эксплуатационные потребности.

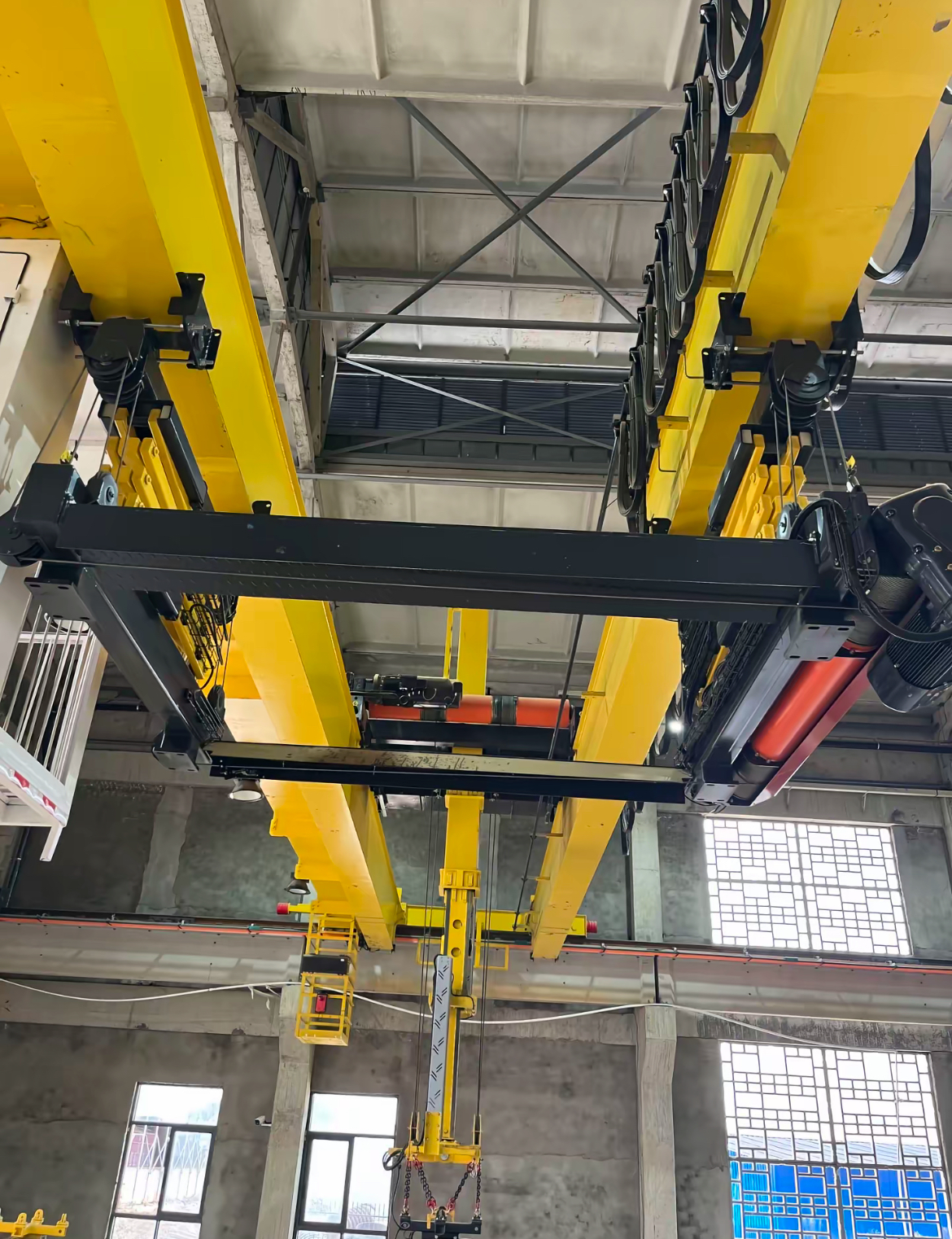

Механизмы перемещения тележек и мостов
1. Мост обеспечивает продольное перемещение по путям, а тележка обеспечивает поперечное позиционирование грейфера, достигая точного трехмерного пространственного управления.
2. Оснащены системами частотно-регулируемого привода (ЧРП) для бесперебойной работы и энергоэффективности.
Электрическая система управления
1. Использует интеллектуальное управление ПЛК + ЧРП, поддерживает дистанционное управление, автоматическое позиционирование и функцию предотвращения раскачивания.
2. Оснащен сенсорным экраном ЧМИ (человеко-машинный интерфейс) для мониторинга в реальном времени таких параметров, как нагрузка, положение и диагностика неисправностей.
Приложения
Порты и терминалы: Перевалка насыпных грузов для судов (уголь, железная руда, зерно).
Сталь и металлургия: переработка металлолома, перевалка кокса, поставка сырья для доменных печей.
Тепловые электростанции: управление угольным складом и системы транспортировки угля.
Строительные материалы: хранение и погрузка заполнителей, цементного клинкера.
Управление отходами: обработка бытовых и промышленных отходов с целью их прессования или сжигания.
Технические характеристики (пример)
| Параметр | Диапазон |
|---|---|
| Номинальная грузоподъемность | 5т–50т |
| Охватывать | 10–50 м |
| Класс долга | A5–A7 (тяжелые) |
| Высота подъема | 10–30 м (настраивается) |
| Объем захвата | 0,5м³–30м³ |
| Режимы управления | Кабина/Дистанционное/Автоматическое управление |
Настройка и услуги
Индивидуальные решения
Индивидуальные конструкции с учетом условий на месте (пролет, высота, основание пути), свойств материала (плотность, влажность, размер частиц) и рабочей частоты.
Поддержка полного жизненного цикла
1. Предпродажа: технические консультации, осмотр объекта и проектирование решения.
2. Послепродажное обслуживание: монтаж, ввод в эксплуатацию, обучение операторов, поставка запасных частей и периодическое техническое обслуживание.
