Обзор
Кран однобалочный электрический металлургический ЛДИпредназначен для суровых промышленных условий, таких как металлургия, литье, ковка и т. д. с высокой температурой, высокой запыленностью и сильными ударами. Он сочетает в себе прочную конструкцию, профессиональную защиту и надежную работу. Это основное оборудование для подъема расплавленного металла, перемещения горячих заготовок и обработки тяжелых материалов, обеспечивая эффективные, безопасные и стабильные решения по транспортировке материалов для металлургических производственных процессов.
Основная структура

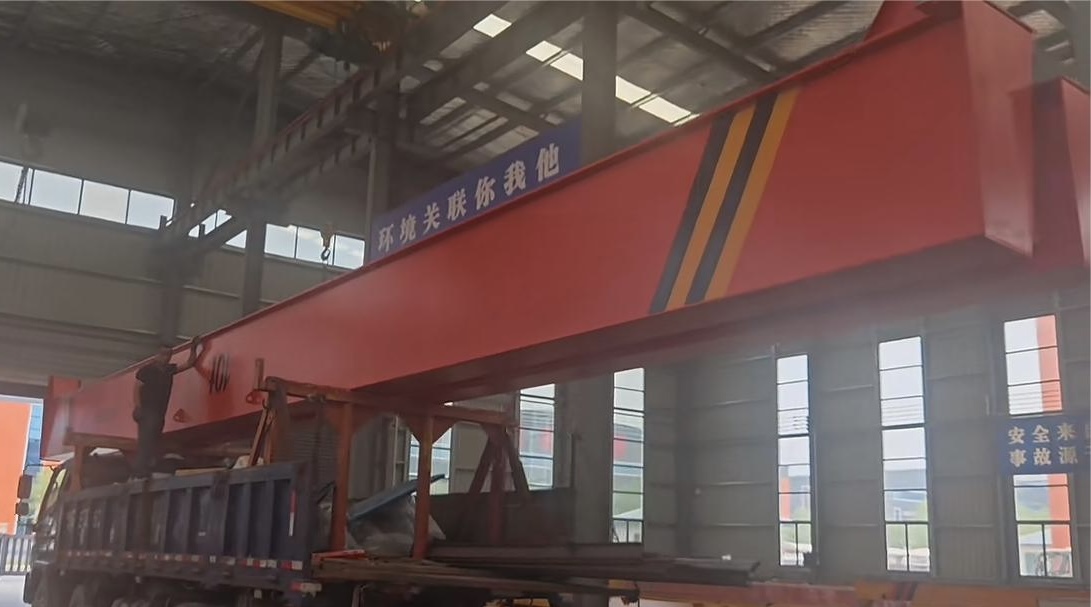

Главный луч:коробчатая конструкция: изготовлена из высокопрочной стали (например, Q345B), с ребрами жесткости внутри.
Предварительно заданный развал: сопротивление прогибу при полной нагрузке и плавный ход.
Антикоррозионное покрытие, устойчивое к высоким температурам: адаптируется к суровым условиям.
Концевая балка: жесткое соединение: прочно соединена с главной балкой высокопрочными болтами или сваркой.
"Привод «три в одном»: встроенный двигатель, редуктор, тормоз, компактная конструкция.
Конструкция с двойными колесами: колеса из литой стали (двойные обода), соответствующие специальным гусеницам (например, QU80).
Рабочий механизм: тележка (продольная): двухсторонний привод "три-в-одномddhhh для обеспечения синхронного прямолинейного движения. Тележка (горизонтальная): привод "три-в-одномddhhh, работающий на нижнем фланцевом пути главной балки. Буферы установлены на обоих концах.
Подъемный механизм (сердечник): Независимый жесткий кронштейн: закреплен на раме тележки. Металлургический специальный двигатель: полностью закрытое воздушное охлаждение, изоляция класса H. Закаленный редуктор: высокая грузоподъемность.
Двойная тормозная система: главный тормоз (высокоскоростной вал) + предохранительный тормоз (низкоскоростной вал/барабан), двойная защита. Группа барабана и шкива: литой стальной материал, с устройством против срыва троса. Металлургическая группа крюка: кованый крюк, с подшипниками. Стальной трос, устойчивый к высоким температурам: независимый стальной сердечник, устойчивый к высокотемпературной экструзии.
Параметр
| Имя параметра | Значения параметров |
|---|---|
| Грузоподъемность | 1-10т |
| Охватывать | 7,5м-28,5м |
| Высота подъема | Обычно 9 м, 12 м, 15 м, 18 м, 20 м и т. д., максимум до 30 м. |
| Рабочий класс | А6 |
| Рабочая среда | Температура: от -25°C до +60°C; Относительная влажность: ≤85%; Высота: ≤2000 м; Отсутствие едких сред, опасности возгорания или взрыва |
| Источник питания | Трехфазный переменный ток, номинальная частота: 50 Гц, номинальное напряжение: 380 В |
| Скорость подъема | 8 м/мин или 7 м/мин; некоторые модели с двойной скоростью, например 8/0,8 м/мин, 7/0,7 м/мин |
| Скорость перемещения тележки | 20м/мин |
| Скорость передвижения крана | Обычно 20 м/мин или 30 м/мин для наземной эксплуатации. |
| Тип двигателя | Конусообразный двигатель с короткозамкнутым ротором |
| Мощность подъемного двигателя | 1,5 кВт (1т), 3 кВт (2т), 4,5 кВт (3т), 7,5 кВт (5т), 13 кВт (10т) и т. д. |
| Мощность двигателя перемещения тележки | 0,4 кВт, 0,8 кВт и т.д. |
| Мощность двигателя передвижения крана | 0,8×2 кВт, 1,5×2 кВт и т.д. |
| Диаметр колеса | 270мм, 400мм и т.д. |
| Ширина поверхности дорожки | 37мм-70мм |
| Стандарт шума | ≤85 дБ(А) для грузоподъемности Q≤5т; ≤90 дБ(А) для Q≥5т |
| Метод контроля | Наземное управление, дистанционное управление |
| Рекомендуемая модель пути | I20a-I45c, I40b-I63c |
Приложение
Сталеплавильный цех: подъем, опорожнение и перемещение сталеразливочного ковша (рафинировочного ковша, разливочного ковша).
Участок непрерывной разливки: подъем и замена слитков и промежуточных ковшей.
Прокатный цех: подъем и замена слитков, горячекатаных рулонов и роликов.
Литейный цех: транспортировка чугунного ковша, песчаных форм и отливок.
Кузнечный цех: обработка крупногабаритных кузнечных заготовок и штампов.
Склад сырья/переработка стального лома: погрузка-разгрузка и комплектация печных материалов и стального лома.
Предложения по выбору и установке
Четкие рабочие условия: точно укажите ключевую информацию, такую как поднимаемый вес, пролет, высота подъема, рабочая система (загруженность), температура окружающей среды (особенно расстояние от источника тепла), тип поднимаемого материала (расплавленный металл) и т. д.
Безопасность прежде всего: при подъеме расплавленного металла (≥1 т) необходимо выбирать металлургические краны, соответствующие национальным техническим требованиям по безопасности специального оборудования (например, ТСГ Q0002), и убедиться, что они имеют обязательные конфигурации безопасности, такие как двойные тормоза.
Профессиональная установка: Установка, ввод в эксплуатацию и приемка должны выполняться квалифицированными профессиональными бригадами, чтобы гарантировать точность установки пути и производительность работы оборудования.
Регулярное техническое обслуживание: строго соблюдайте правила регулярного осмотра и технического обслуживания, особенно осмотра компонентов, подверженных высоким температурам (тросы, тормоза, изоляция двигателя и т. д.).
